PCB走线压降与温升计算器

评估供电走线/母线的电阻、压降、功耗与温升,辅助电源与大电流设计

输入参数
A
°C
W/m²·K
结果
铜截面积 A-- mm²
电阻 R@20°C-- mΩ
等效电阻 R@工作温度-- mΩ
压降 ΔV = I×R-- mV
功率损耗 P = I²×R-- W
电流密度 J-- A/mm²
温升估算 ΔT-- °C
工作温度 Tₒ = Tₐ+ΔT-- °C

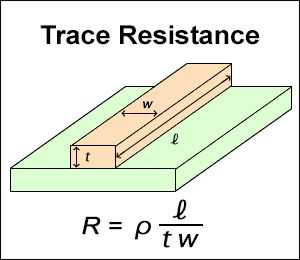

PCB走线电阻与尺寸示意图
3D示意:铜走线的长度、宽度、厚度定义与散热表面积近似

原理与示例

当电流为 10 A 时,若供电母线或走线的总电阻为 50 mΩ,则产生约 0.5 V 的压降(仅在供电正极侧)。若回路的接地回流也采用类似的窄走线而非大地平面,整体压降可能会接近两倍

本工具依据下式计算:
电阻 R = ρ × L / (W × T),其中 ρ 为铜的电阻率,考虑温度系数 α≈0.00393/°C;压降 ΔV = I × R;功耗 P = I² × R;温升采用简化牛顿冷却模型 P ≈ h × A × ΔT,其中 A 近似为 L × (W + 2T)(仅计顶面与侧面)。

  • 铜厚 1 oz ≈ 35 μm;可在参数中切换 oz 与 mm。
  • h 为对流换热系数(自然对流常取 8~12 W/m²·K)。
  • 此温升为简化估算,具体应参考 IPC-2152 或进行热仿真/实测。

填参数前先确认这几点

长度怎么取

优先填电流真实流经的总长度,而不是元件间的直线距离。走线绕行、连接器过渡和回路路径都会影响压降。

铜厚怎么理解

oz 铜厚只是标称值。若成品经过蚀刻、电镀或局部补铜,实际有效截面积可能与名义值存在偏差。

常见误区

很多问题不是单纯“电流带不动”,而是压降过大导致末端电压不足,或者温升把铜箔和焊点长期推到不舒服的工作区间。
